22691

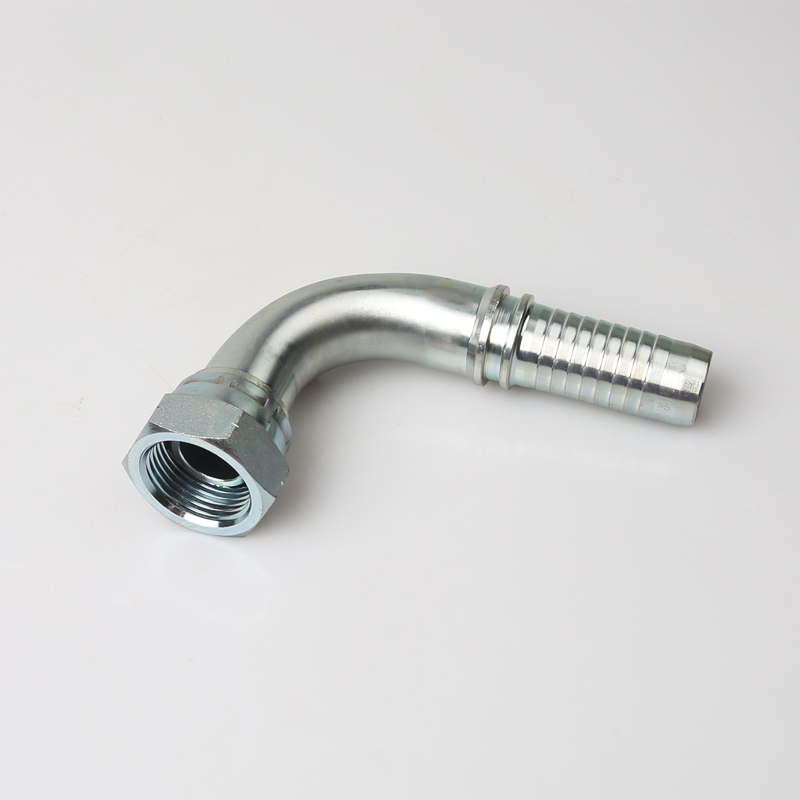

22691 90°BSP FEMALE 60°和CONE可重复使用的软管接头。
零件号 | E（螺纹E） | 软管孔（DN） | HOSE BORE（DASH） | 尺寸（C） | 尺寸（S） | 尺寸（H） |
| 22691-02-03 | G1 / 8英寸X28 | 4 | 3 | 5.5 | 14 | 31.5 |
| 22691-04-04 | G1 / 4英寸X19 | 6 | 4 | 5.5 | 19 | 36.5 |
| 22691-06-06 | G3 / 8英寸X19 | 10 | 6 | 6.3 | 22 | 43 |
| 22691-08-08 | G1 / 2英寸X14 | 12 | 8 | 7.5 | 27 | 51 |
| 22691-10-10 | G5 / 8英寸X14 | 16 | 10 | 9.5 | 30 | 56 |
| 22691-12-12 | G3 / 4英寸X14 | 20 | 12 | 10.9 | 32 | 66 |
| 22691-16-16 | G1" X11 | 25 | 16 | 11.7 | 41 | 73.8 |
| 22691-20-20 | G1.1 / 4英寸X11 | 32 | 20 | 11 | 50 | 87 |
| 22691-24-24 | G1.1 / 4英寸X11 | 38 | 24 | 13 | 55 | 102 |
| 22691-32-32 | G2" X11 | 51 | 32 | 16 | 70 | 125.3 |
22691 90°BSP FEMALE 60°锥套适用于在高压液压软管上压接
22691 90°BSP FEMALE 60°和CONE可重复使用的软管接头。
| 零件号 | E（螺纹E） | 软管孔（DN） | HOSE BORE（DASH） | 尺寸（C） | 尺寸（S） | 尺寸（H） |
| 22691-02-03 | G1 / 8英寸X28 | 4 | 3 | 5.5 | 14 | 31.5 |
| 22691-04-04 | G1 / 4英寸X19 | 6 | 4 | 5.5 | 19 | 36.5 |
| 22691-06-06 | G3 / 8英寸X19 | 10 | 6 | 6.3 | 22 | 43 |
| 22691-08-08 | G1 / 2英寸X14 | 12 | 8 | 7.5 | 27 | 51 |
| 22691-10-10 | G5 / 8英寸X14 | 16 | 10 | 9.5 | 30 | 56 |
| 22691-12-12 | G3 / 4英寸X14 | 20 | 12 | 10.9 | 32 | 66 |
| 22691-16-16 | G1" X11 | 25 | 16 | 11.7 | 41 | 73.8 |
| 22691-20-20 | G1.1 / 4英寸X11 | 32 | 20 | 11 | 50 | 87 |
| 22691-24-24 | G1.1 / 4英寸X11 | 38 | 24 | 13 | 55 | 102 |
| 22691-32-32 | G2" X11 | 51 | 32 | 16 | 70 | 125.3 |
22691 90°BSP FEMALE 60°锥套适用于在高压液压软管上压接
