RH

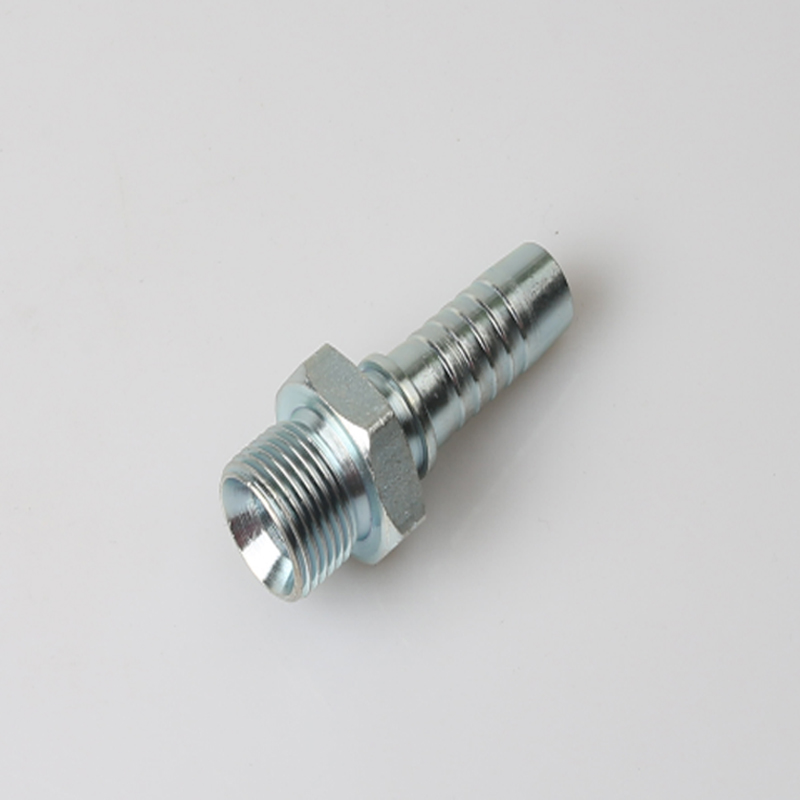

12611A

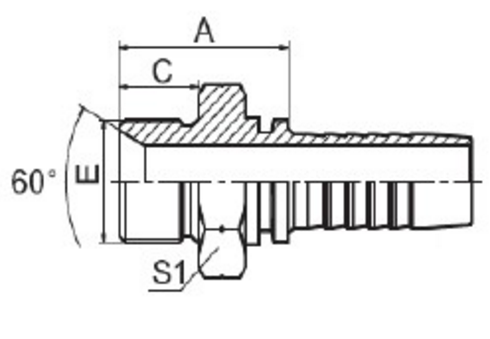

零件号 | 螺纹E | 软管孔(DN) | HOSE BORE(DASH) | 尺寸(C) | 尺寸(S1) | 尺寸(A) |
12611A-04-04 | G1 / 4英寸X19 | 6 | 4 | 24.5 | 12 | 19 |
12611A-04-05 | G1 / 4英寸X19 | 8 | 5 | 24.5 | 12 | 19 |
12611A-06-06 | G3 / 8英寸X19 | 8 | 5 | 26 | 13.5 | 22 |
12611A-06-06 | G3 / 8英寸X19 | 10 | 6 | 28 | 13.5 | 22 |
12611A-06-08 | G3 / 8英寸X19 | 12 | 8 | 28.5 | 13.5 | 22 |
12611A-08-06 | G1 / 2英寸X14 | 10 | 6 | 33 | 16 | 27 |
12611A-08-08 | G1 / 2英寸X14 | 12 | 8 | 33.5 | 16 | 27 |
12611A-10-08 | G5 / 8英寸X14 | 12 | 8 | 35 | 17.5 | 30 |
12611A-10-10 | G5 / 8英寸X14 | 16 | 10 | 36 | 17.5 | 30 |
12611A-12-08 | G3 / 4英寸X14 | 12 | 8 | 36.5 | 18.5 | 32 |
12611A-12-10 | G3 / 4英寸X14 | 16 | 10 | 37.5 | 18.5 | 32 |
12611A-12-12 | G3 / 4英寸X14 | 20 | 12 | 37.5 | 18.5 | 32 |
12611A-16-12 | G1" X11 | 20 | 12 | 42.5 | 20.5 | 41 |
12611A-16-16 | G1" X11 | 25 | 16 | 43.5 | 20.5 | 41 |
12611A-20-20 | G1.1 / 4英寸X11 | 32 | 20 | 46.5 | 20.5 | 50 |
12611A-24-24 | G1.1 / 2英寸X11 | 40 | 24 | 49 | 23 | 55 |
12611A-32-32 | G2" X11 | 50 | 32 | 54.5 | 25.5 | 70 |
交货前100%测试。
